プラグ・ジャック各種規格一覧

DC PLUGS & JACKS AUDIO PHONE PLUGS & JACKS RCA / DIN PLUGS・JACKS
 ・DCプラグ  ・3.5φステレオミニプラグ  ・RCAピンジャック
 ・コード付L型DCプラグ  ・3.5φミニジャック(モノラル)  ・DINプラグ5P
 ・コード付DCプラグ(ストレート)  ・3.5φミニジャック(ステレオ)  ・ミニDINプラグ・ジャック
 ・DC中継ジャック
 ・DCジャック(埋込型)  ・6.3φホーンプラグ(モノラル/ステレオ)
 ・DCプラグ規格種類(1)  ・6.3φホーンジャック(モノラル/ステレオ)
 ・DCプラグ規格種類(2)  ・6.3φゴールドホーンジャック(モノラル/ステレオ)
 ・DCプラグの正規サイズ仕様箇所

6.3φゴールド・ホーンジャック6.3φゴールド・ホーンジャック  3Pオープン(ステレオ)  2Pクローズ(モノラル)
金メッキは酸化せず、音質効果が半永久的に維持できます。ノイズ削減対策にも有効です。
詳しくはこちらへ

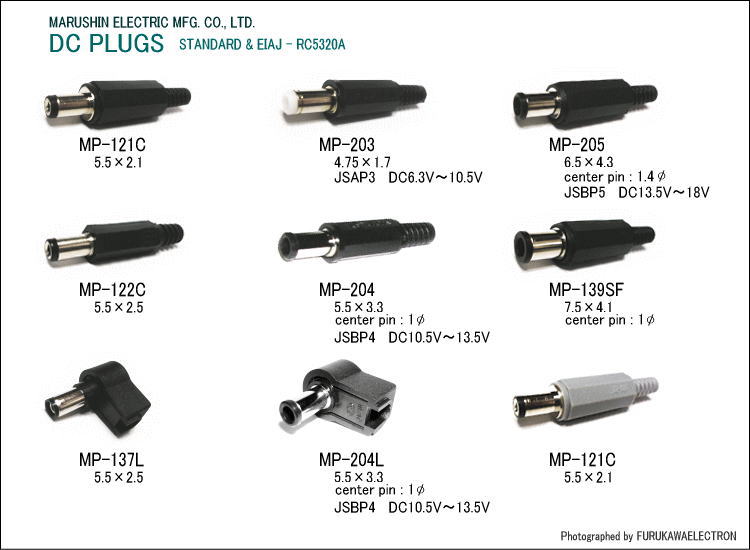

 DCプラグとDC中継ジャックマル信無線電機)
  •   コードなし (製品型番 外径×内径mm EACH VOLTAGE SECTION)

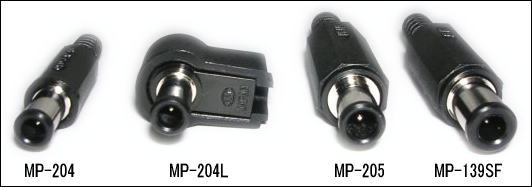

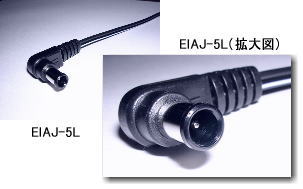

センターピンのあるDCプラグ拡大写真

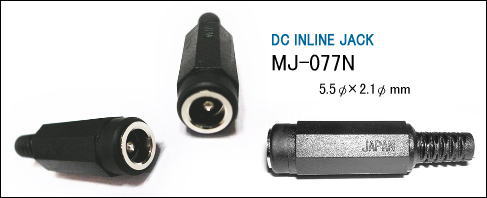

DC中継ジャック MJ-077N 拡大画像   ※DCプラグ MP-121C(黒)に適合

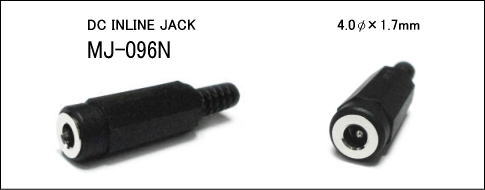

DC中継ジャック MJ-096N 拡大画像  ※コード付DCプラグ EIAJ-2L(またはEIAJ-2)に適合


プラグ・ジャック価格


 DCプラグの種類 (1)   コード付
  下表の規格はメタル部の外径に対して内径の種類を表わしています。○印はL型、コード付もあります。
外径 (mm) 2.35 3.0 3.4 3.4 3.5 3.8 4.0 4.75 5.5 5.5 5.5 6.5 7.5
内径 (mm) 0.7 1.1 1.3 1.4 1.1 1.4 1.7 1.7 2.1 2.5 3.3 4.3 4.1
センターピンの有無 1.0 1.4 1.0
L型の有無
コード付の有無

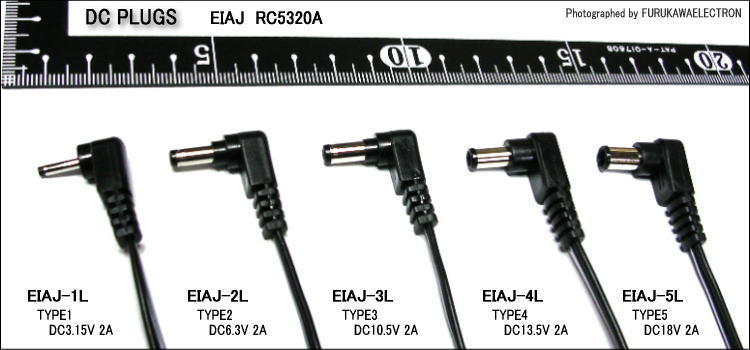

コード付L型DCプラグ EIAJ規格 RC5320A 適合品
(EIAJ-2L~5L:ノーブランド) RoHS非対応 (コード長さ = 1800mm)

型番 外径×内径 (mm)
(メタル部)
定格(RATING) 価格 備考
EIAJ-1L 2.35×0.7 3.15V DC 2A - 生産中止(入手不可)
品切れ
MC-5321L 2.35×0.7 3.15V DC 2A ¥580
(税込¥638)
マル信無線電機製 L型
当店在庫数:18本
EIAJ-2L 4.0×1.7 6.3V DC 2A ¥390
(税込¥429
生産中止
品切れ
EIAJ-3L 4.75×1.7 10.5V DC 2A ¥390
(税込¥429)
生産中止
当店在庫数:17本
EIAJ-4L 5.5×3.3
センターピンあり
13.5V DC 2A ¥495
(税込¥545)
生産中止
当店在庫数:14本
EIAJ-5L 6.5×4.3
センターピンあり
18V DC 2A ¥660
(税込¥726
生産中止
品切れ
MCA-625 6.5×4.3
センターピンあり
18V DC 2A ¥690
(税込¥759
テイシン電機製 L型
品切れ


コード付DCプラグ(ストレート型) EIAJ規格 RC5320A 適合品
(EIAJ-1~5:ノーブランド) RoHS非対応 (コード長さ = 1800mm)

型番 外径×内径 (mm)
(メタル部)
定格(RATING) 価格 備考
EIAJ-1 2.35×0.7 3.15V DC 2A ¥390
(税込¥429)
生産中止
当店在庫数:11本
EIAJ-2 4.0×1.7 6.3V DC 2A ¥390
(税込¥429)
生産中止
当店在庫数:20本
EIAJ-3 4.75×1.7 10.5V DC 2A ¥390
(税込¥429)
生産中止
当店在庫数:19本
EIAJ-4 5.5×3.3
センターピンあり
13.5V DC 2A ¥495
(税込¥545)
生産中止
当店在庫数:13本
EIAJ-5 6.5×4.3
センターピンあり
18V DC 2A ¥660
(税込¥726
生産中止
品切れ





ストレートタイプの型番は、各後ろのLを外します。下の画像を参照してください。
L型もストレート型も同価格です。(ノーブランド製品)
(2011/09/09)

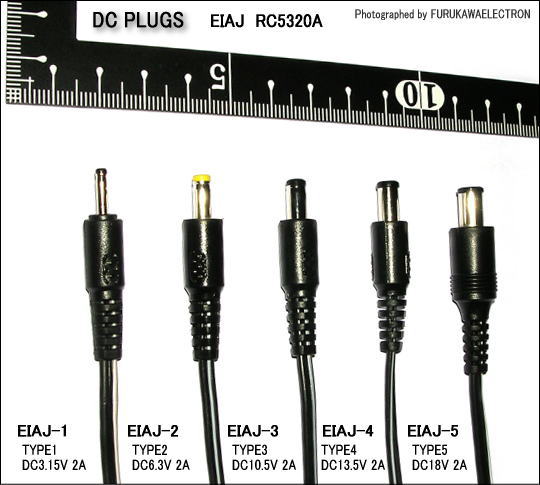

コード付DCプラグ (ストレート)   EIAJ-1 ~ EIAJ-5 (ノーブランド製品)

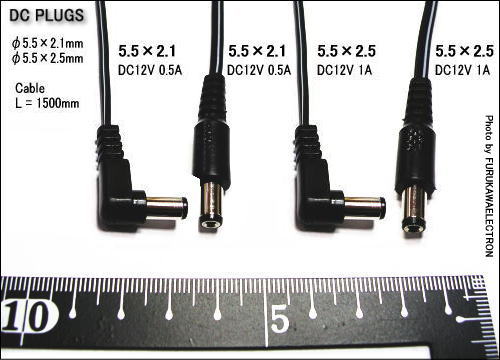

コード付DCプラグ (ストレートまたはL型)   径5.5×2.1mm 径5.5×2.5mm (ノーブランド製品)



プラグ・ジャック価格

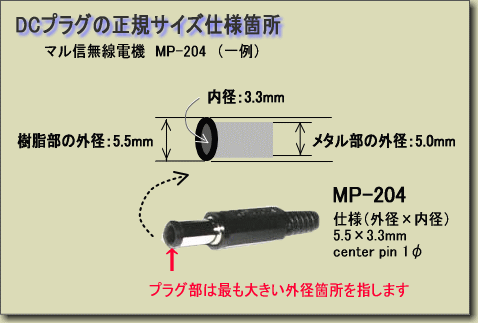

 DCプラグの正規サイズ仕様箇所


 DCプラグの種類 (2)   コードなし
  新EIAJ規格No.RC-5320A(極性統一形)対応。センタープラス、外側マイナス。

外径 mm 2.35 4.0 4.75 5.5 6.5
内径 mm 0.7 1.7 1.7 3.3 4.3
センターピンの有無 1.0 1.4
L型の有無


 DCジャック MJ-14   5.5×2.1 (マル信無線電機)

MJ-14
外観

(M8埋込型)

プラグ・ジャック価格

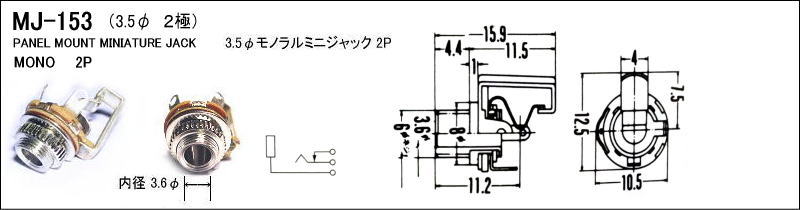

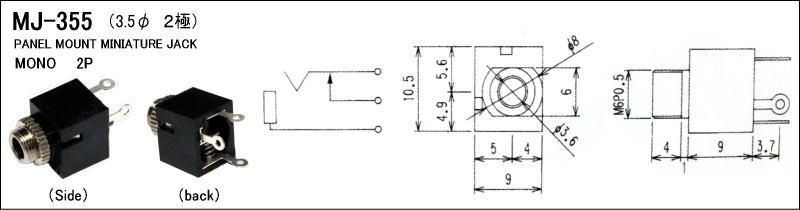

 3.5 モノラルミニジャック 2P (マル信無線電機)

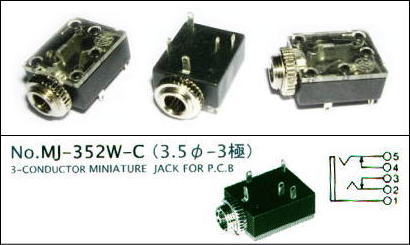

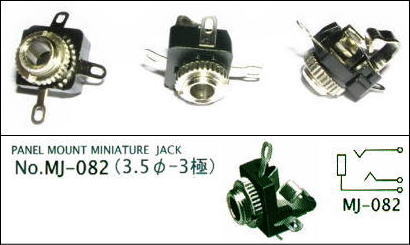

 3.5ステレオミニジャック (マル信無線電機)  MJ-082   MJ-352W-C




プラグ・ジャック価格

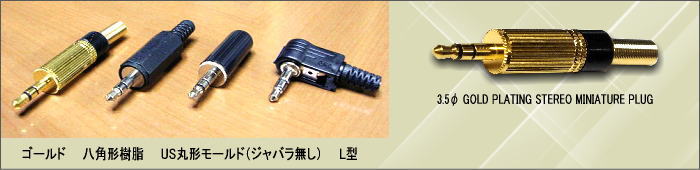

 3.5ステレオミニプラグ 3極 各種

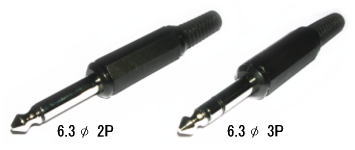

 6.3ホーンプラグ  8角形樹脂ジャバラ付   2Pモノラル  3Pステレオ

外観(2P モノラル/3P ステレオ)


 6.3ホーンジャック  2Pモノラル  3Pステレオ

(2P、3Pには、それぞれクローズ回路とオープン回路の種類あり)

外観(3P、2P) MJ-178M (3P・クローズ)

プラグ・ジャック価格

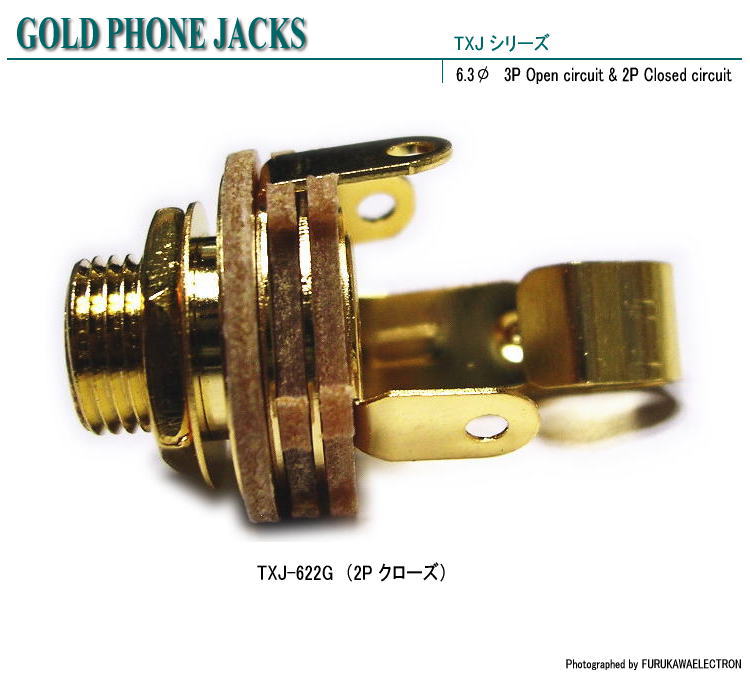

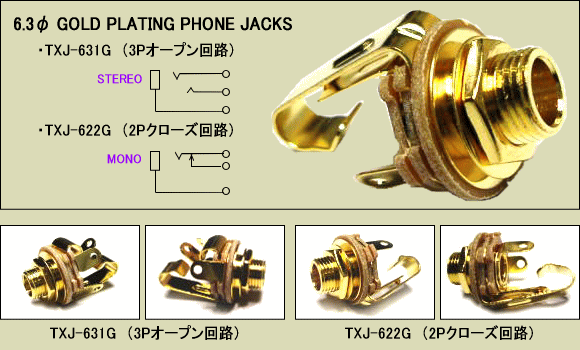

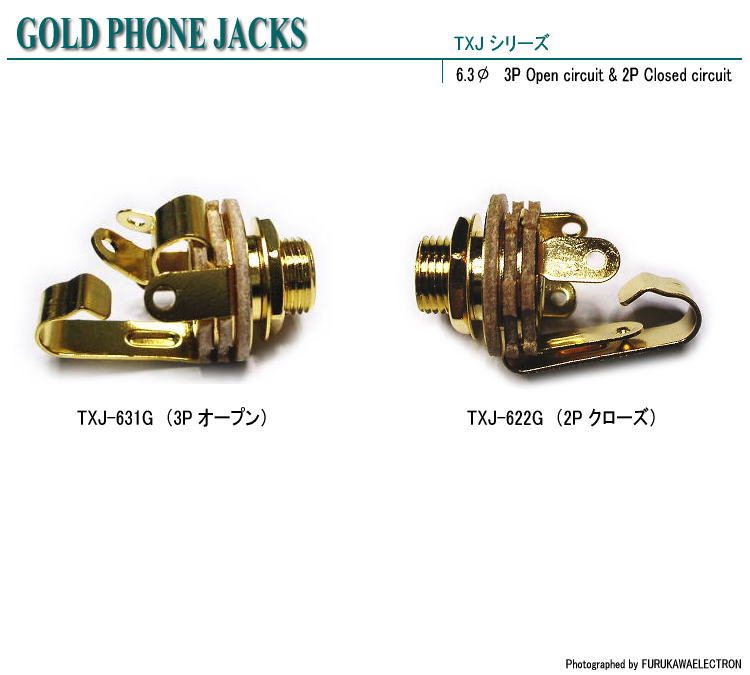

 6.3ゴールド・ホーンジャック (特殊品)
   3P オープン  2P クローズ  (当店在庫数限りで販売終了。入手不可)

部品業界としては今更ながらの新商品で、単体パーツとしてはこれまでありませんでした。本来は機器に最初から埋め込んであるものだけなので、ホーンジャックの金メッキ単体としての部品販売は珍しいものです。3Pオープンと2Pクローズの2種類のみとなります。金メッキは酸化せず、音質効果が半永久的に維持できます。ノイズ削減対策にも有効です。いろんな電子機器の製作や補修・改造もの等の用途に是非一度お試しください。品質の良さとお手頃価格に当店が推奨します。
・TXJ-631G (3Pオープン) ¥490(税込¥539)     ・TXJ-622G (2Pクローズ) ¥440(税込¥484)
型番は当店の商品形式となります(2009/01/29)

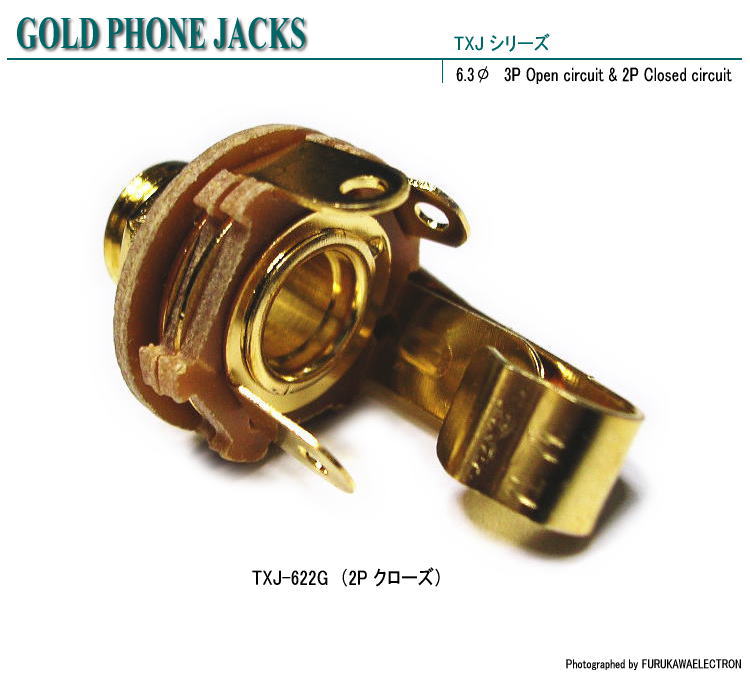

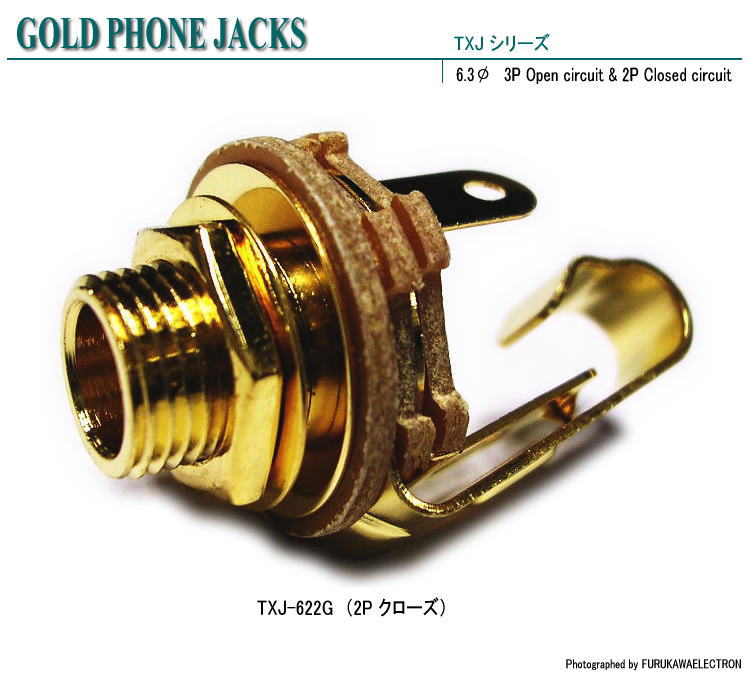

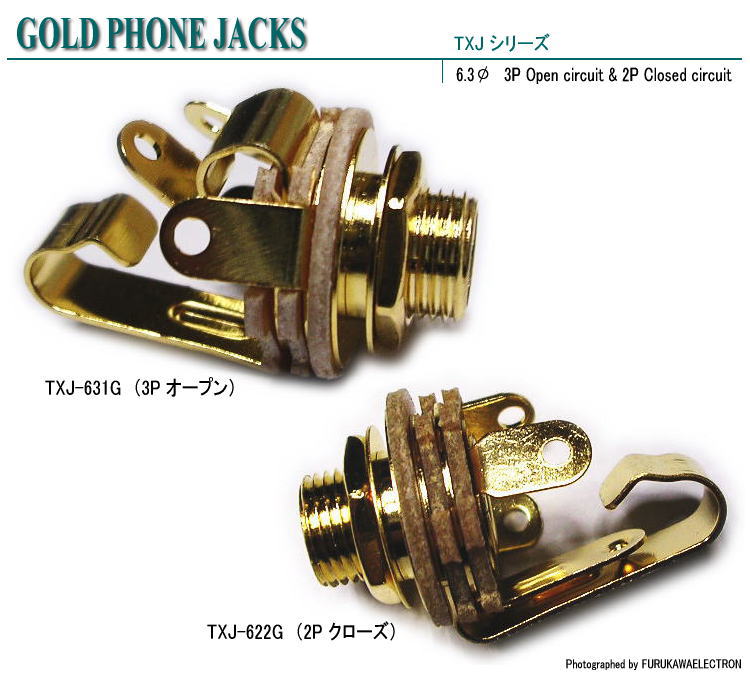

ゴールド・ホーンジャック 拡大画像 (画像クリック)
写真 写真 写真 写真 写真

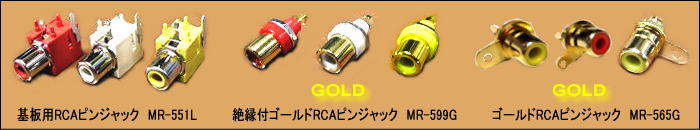

 基板用RCAピンジャック  MR-551L (マル信無線電機)
 絶縁付ゴールドRCAピンジャック  MR-599G (マル信無線電機)
 ゴールドRCAピンジャック  MR-565G (マル信無線電機)


プラグ・ジャック価格

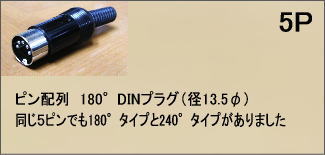

 DINプラグ 5P 径13.5  (ピン配列に180°タイプと240°タイプがあるので要注意)



一体どんな音響機器に使っていたのでしょうか。30年以上、いや、もっと前から使われていました。レトロ感が漂いますね。マニアの世界では今も健在なパーツのようです。

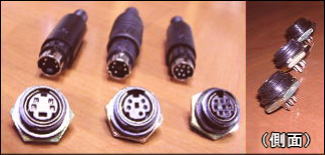

 ミニDINプラグ・ジャック各種  4P 5P 8P  径8.95 (4P: S-VHS用)



時代と共に電子部品も古いものから新しいものへと遷り変ります。多様なエレクトロニクスの分野といえども、使用頻度がなくなれば、いずれは消えてゆきます。


プラグ・ジャック価格

「商品一覧(1)~プラグ・ジャック」に戻る
(2022/03/14)
